Diviseur de débit manuel 3 voies - 85L/min - Reg 0-60L/min
Référence Hydrokit : DDR8560MX1
Informations techniques
réglage Manuel - acier
G1/2
Débit en entrée : Max 80L/miun
débit régulé : 0 à 60L/min
Pmax : 350bar
G1/2
Débit en entrée : Max 80L/miun
débit régulé : 0 à 60L/min
Pmax : 350bar
Ce diviseur permet de garder le débit P constant à un réglage donné, indépendamment de la pression ou du débit entrant dans la valve. Les + produit : P : Débit régulé - E : Entrée pression - B : Résiduel
Le débit résiduel est conduit vers B et est disponible pour une autre fonction.
• Bon rapport qualité/prix.
• B n’est pas sensible aux variations de pression, mais il est soumis aux variations de débit.
• Corps en acier zingué.
|
Débit régulé sur A |
Débit maximum en P |
Pression maximum |

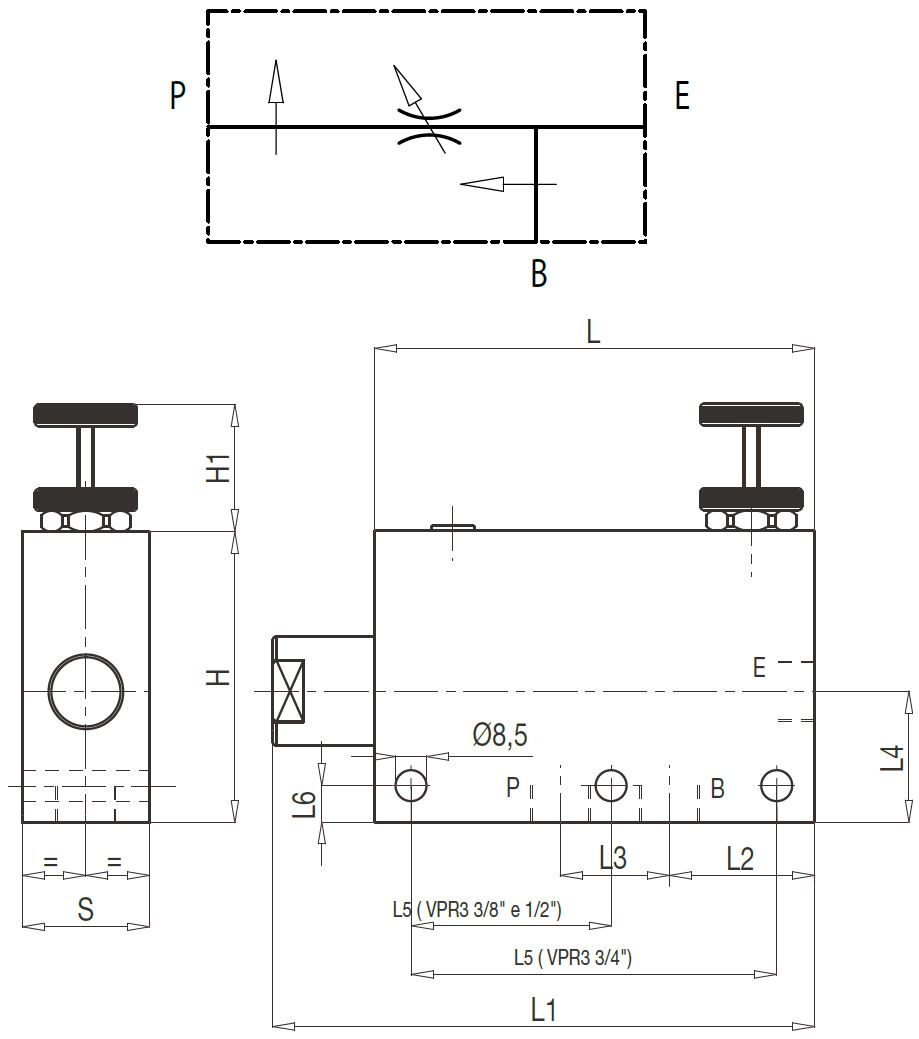

Implantation P, E et B |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
H |
H1 |
S |
|
0 à 60 l/min |
80 l/min |
350 bar |
1/2 |
121 mm |
147 mm |
37 mm |
36 mm |
36 mm |
55 mm |
12 mm |
80 mm |
35 mm |
35 mm |
Caractéristiques techniques
| Débit maxi | 85 | l/min | |
| Pression maxi d'utilisation | 350 | bar | |
| Implantation orifices A&B et/ou R | G1/2 | ||
| Implantation orifice P | G1/2 | ||
| Type Régulation de débit | Manuelle 0 - 60 L/min | ||
| Limiteur de pression | Non | ||
| Option | Sans option |
