Diviseur de débit manuel 3 voies - 65L/min - Reg 1-25L/min
Référence Hydrokit : DD6525KGAR
Ce produit est remplacé par :
Diviseur de débit manuel 3 voies - 70L/min - Reg 0-25L/min ( DDR7025MAD012G )
Informations techniques
Débit maximum en entrée en P : 65 litres/minute.
Débit régulé en A : 1 à 25 litres/minute.
Pression de travail : 5 à 350 bar.
Stabilité : +-5%.
P : 3/4G - A&B : 1/2G.
Débit régulé en A : 1 à 25 litres/minute.
Pression de travail : 5 à 350 bar.
Stabilité : +-5%.
P : 3/4G - A&B : 1/2G.

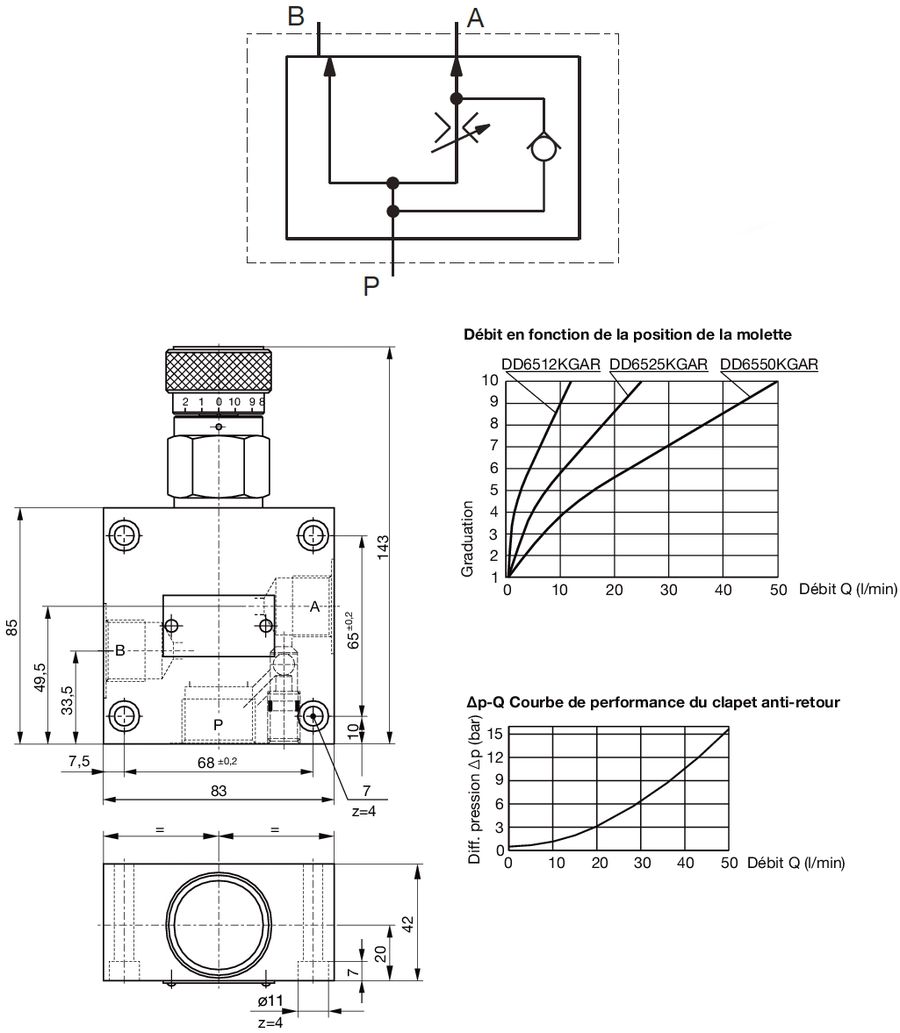

Ce diviseur permet un débit constant en A, peu importe les variations de pression.
Il divise le débit à l’entrée en un débit prioritaire constant réglable manuellement et un débit résiduel.
Le débit résiduel (B) peut être mis sous pression et être dirigé vers un deuxième récepteur.
|
Débit régulé sur A |
Débit maximum en P |
Pression maximum |
Pression ouverture clapet |
Implantation A et B |
Implantation P |
|
1 à 25 litres/minute |
65 litres/minute |
5 à 350 bar |
0,5 bar |
1/2 |
3/4 |
Caractéristiques techniques
| Débit maxi | 65 | l/min | |
| Pression maxi d'utilisation | 315 | bar | |
| Implantation orifices A&B et/ou R | G1/2 | ||
| Implantation orifice P | G3/4 | ||
| Type Régulation de débit | Manuelle 0 - 25 L/min | ||
| Limiteur de pression | Non | ||
| Option | Avec clapet anti-retour |
